UPS – Více než jen „poslední linie obrany“ během výpadku proudu

V dnešním světě, kde jsou digitalizace a automatizace hluboce začleněny do každého aspektu života a průmyslu, čelí prakticky každé zařízení zapojené do standardní síťové zásuvky – od bezdrátových směrovačů, osobních počítačů, televizních herních konzolí až po podnikové – třídové servery, úložná pole, lékařské monitory a dokonce průmyslové PLC řadiče – neviditelné hrozbě: špatné kvalitě napájení. Mnozí předpokládají, že pokud je přítomna síťová elektřina, jejich zařízení funguje bezpečně. Ve skutečnosti však dochází k napěťovým špičkám (trvajícím pouhé nanosekundy), kolísání frekvence, harmonickému zkreslení a elektromagnetickému rušení mnohem častěji a často jsou ničivější než úplný výpadek proudu.

Komplexní spektrum poruch napájení

Pro pochopení hodnoty UPS je nezbytné porozumět celému rozsahu elektrických anomálií a jejich různým dopadům:

Výpadek napájení – Nejznámější scénář: úplné přerušení dodávky způsobené kolapsem sítě, přírodními katastrofami nebo lidskou chybou. Výpadky mohou trvat od několika sekund až po několik dní. Pro skutečné – časové obchodní systémy nebo vzdálené komunikační základnové stanice může i jednosekundové – přerušení vést ke ztrátě dat nebo odpojení relace.

Podpětí (Brownout / pokles napětí) – Během období špičkové poptávky nebo když mají napájecí vedení vysokou impedanci klesne napětí pod svou jmenovitou úroveň (např. z 220 V na 180 V) po delší dobu. Přestože zařízení může pokračovat v provozu, spínané – zdroje napájení odebírají zvýšený vstupní proud, což způsobuje nadměrné zahřívání a zkracuje životnost kondenzátorů; motorem – poháněné zátěže se mohou zastavit kvůli nedostatečnému krouticímu momentu.

Přepětí – Na rozdíl od přechodových rázů je přepětí trvalé zvýšení napětí (trvající minuty nebo dokonce dny), často způsobené posunem nulového bodu. Nutí interní napěťové regulátory do nepřetržité saturace, čímž zvyšuje riziko poškození polovodičů.

Přechodové rázy / špičky – Jedná se o okamžitě nejnebezpečnější události. Úder blesku nebo spínání velkých indukčních zátěží může během mikrosekund zvýšit napětí z 220 V na několik tisíc voltů. I když vrchol trvá pouze několik nanosekund, může prorazit hradla MOSFET tranzistorů nebo zničit čipy řadičů pevných – disků.

Kolísání frekvence – Běžné při napájení z dieselových generátorů. Pokud jsou otáčky generátoru nestabilní, výstupní frekvence se odchyluje od 50/60 Hz, což způsobuje saturaci jader transformátorů nebo poruchy měničů. UPS v online režimu funguje jako frekvenční bariéra a izoluje zátěž od těchto odchylek.

Harmonické zkreslení – Vytvářené nelineárními – zátěžemi (např. spínanými – zdroji napájení, pohony s proměnlivou – rychlostí a dokonce samotnou UPS), harmonické složky deformují průběh proudu do pilovitého – nebo obdélníkového tvaru. To vede k nadměrným proudům v nulovém vodiči, lokálnímu přehřívání transformátorů a rušení přesných analogových obvodů.

Rušení v síti – Také známé jako vysokofrekvenční – rušení, je způsobeno bludnými elektromagnetickými signály superponovanými na průběh síťového napětí. Mezi zdroje patří další střídavé AC – připojená elektronická zařízení, rušení rádiovými vlnami, generátory nebo blízké bouřky. Zhoršuje výkon citlivé digitální a analogové elektroniky a způsobuje nepravidelné chování.

Pokles napětí – Krátký – pokles napětí trvající (milisekundy až několik sekund), často způsobený vzdálenou poruchou zkratu. U blokovacích součástí, jako jsou stykače a relé, mohou takové poklesy způsobit nechtěné odpadnutí.

Trojitá – vrstvá ochrana poskytovaná UPS

Dobře–navržená online UPS (zejména s topologií dvojité konverze) současně řeší všechny výše uvedené problémy:

Nouzový průjezd – skrze – Interní baterie poskytuje záložní dobu několika minut až desítek minut, což umožňuje správcům provést řízené vypnutí nebo automaticky spustit pomocné generátory a dosáhnout přenosu „bez –přerušení“.

Regenerace průběhu vlny – Provedením úplné konverze AC–DC–AC izoluje UPS zátěž od znečištění sítě a poskytuje čistou sinusovou vlnu s celkovým harmonickým zkreslením (THD) obvykle pod 3 % ve srovnání s 5–8 % u běžné elektrické sítě.

Regulace napětí – Díky vestavěné automatické regulaci napětí (AVR) udržuje UPS výstup v rozmezí ±2 % jmenovité hodnoty, i když vstupní napětí kolísá až o ±30 %.

Baterie – srdce a palivová nádrž UPS

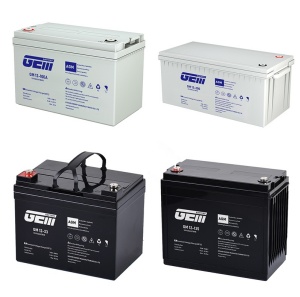

Všechny ochranné funkce nakonec závisí na výkonu baterie. GEMBATTERYřada GMBaterie UPS řady GM s velkou kapacitou poskytuje dlouhou životnost baterie a zajišťuje delší a odolnější napájení. Silné utěsnění, snadná odolnost proti úniku, technologie proti úniku, bez obav, pevný plášť chránící baterii.

Modely: GM12-30, GM12-33, GM12-36, GM12-30, GM12-45, GM12-48, GM12-60, GM12-65, GM12-75, GM12-80, GM12-90, GM12-100, GM12-105, GM12-110, GM12-120, GM12-135, GM12-150, GM12-180, GM12-200, GM12-230, GM12-250

Kapacita: 12V30AH, 12V33AH, 12V36AH, 12V30AH, 12V45AH, 12V48AH, 12V60AH, 12V65AH, 12V75AH, 12V80AH, 12V90AH, 12V100AH, 12V105AH, 12V110AH, 12V120AH, 12V135AH, 12V150AH, 12V180AH, 12V200AH, 12V230AH, 12V250AH

Mezi hlavní výhody této řady patří:

Prodloužená životnost při plovoucím nabíjení – Použití vysoce–cín, nízký–mřížky z vápenaté slitiny a separátory AGM, série GM dosahuje životnosti v pohotovostním režimu 8–10 let při 25 °C, s roční degradací kapacity pod 3 %.

Vynikající utěsnění a bezpečnost – Patentovaný ventil–regulovaná, nepropustná–konstrukce odolná proti úniku, kombinovaná s pouzdrem z ABS zpomalujícím hoření–zpomalujícím hoření ABS (UL94 V–0 s hodnocením), zajišťuje nulový únik elektrolytu i v případě, že je baterie nakloněná nebo položená na boku (ačkoli se doporučuje svislá poloha). Zůstává stabilní v prostředí s vysokou–teplotou a vysokou–vlhkostí.

Schopnost vysokorychlostního vybíjení – Optimalizováno pro typické krátkodobé–vybíjecí profily s vysokým–proudem u aplikací UPS (např. 5–15 minut), série GM poskytuje přibližně o 20 % vyšší hustotu výkonu při 10–minutové rychlosti ve srovnání s běžnými bateriemi, což zajišťuje dostatečný špičkový výkon během kritických okamžiků přepnutí.

Široký rozsah provozních teplot – Baterie s jmenovitým rozsahem -20 °C až 60 °C si zachovávají více než 85 % jmenovité kapacity i v podmínkách studené nebo horké strojovny–místnosti.

Pokyny pro dimenzování a konfiguraci

V praxi by měla být kapacita baterie určena na základě celkového výkonu zátěže (ve wattech) a požadované doby zálohování. Například server s výkonem 500 W, který musí běžet 30 minut, při účinnosti měniče 90 % vyžaduje přibližně 500 × 0,5 / 0,9 ≈ 278 Wh uložené energie. U 12V systému to odpovídá 278 / 12 ≈ 23 Ah, takže GM12-33 (33 Ah) je cenově výhodnou volbou. Pro větší zátěže lze více baterií zapojit sériově (pro zvýšení napětí) nebo paralelně (pro zvýšení kapacity). Série GM podporuje flexibilní sériově-paralelní konfigurace, doporučuje se však používat baterie stejného modelu a výrobní série, aby se vyrovnaly vnitřní odpory.

Závěrečné poznámky

S rostoucí složitostí výkonové elektroniky se UPS vyvinula z jednoduché „záložní zásuvky“ na aktivní centrum řízení kvality napájení. V jejím jádru je GEMBATTERY řada GM – se svou robustní konstrukcí, širokou nabídkou kapacit a přísnými bezpečnostními standardy – poskytuje spolehlivé a dlouhodobé ukládání energie pro širokou škálu kritických aplikací. Ať už jste nadšenec do domácího kina, IT manažer malého a středního podniku nebo inženýr průmyslové automatizace, volba správné kombinace UPS a baterie je rozumnou dlouhodobou investicí do životnosti vašeho vybavení a integrity vašich dat.
